化工厂破碎车间除尘器的选型设计

化工厂破碎车间除尘器的选型设计

在对化工厂破碎车间除尘设计时，应考虑多方面的安全问题。首先，在设计前应当对除尘的对象进行了解，对含尘气体的性质、浓度、湿度、温度、粒度分配等进行全方面的了解，尤其是对易燃易爆的含尘气体要进行慎重的选择合适的除尘设备。在选择化工厂破碎车间除尘设备时也应当对除尘滤布材质、清灰方式、排灰方式等进行全方面的考察，来避免不必要的问题发生。

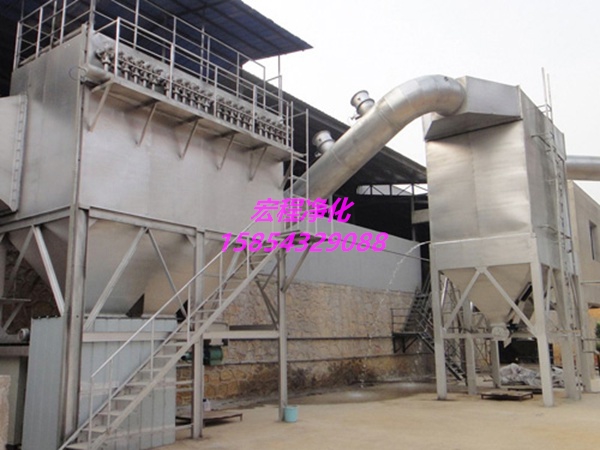

宏程净化设备针对化工厂破碎车间粉尘复杂、难清理的特性开发的化工行业专用脉冲布袋除尘器，清灰更彻底，箱体密封性佳，漏风率极低，能耗低以及运行稳定，赢得了国内多家化工厂用户的一致称赞。化工厂破碎机除尘器系统采用负压设计，除尘器系统包含壳体、高精度高品质的覆膜滤袋、笼架、脉冲喷吹系统、旋转下料阀、膨胀式真空切断阀门、控制器及仪表电气等整套部件，使破碎车间除尘器具有完善、先进的过滤、收集功效。该除尘设备为室外放置类型，选用脉冲清灰方式来清除滤袋在工作时的集尘，由于脉冲清灰效率高，是被普遍认同、接受的一种成熟的清灰方式，使用高效高分子覆膜滤袋，保证在平稳的压差下的高精度过滤。

化工厂破碎车间除尘设备的壳体结构

(1)花板花板采用厚度5mm的碳钢，有加强筋，操作中有很强的抗弯折能力。花板孔的加工过程严格，满足精度要求，花板孔的切口处理也有极严格的工艺要求，确保花板和滤件##地密合在一起。花板和壳体焊合在一起，杜绝粉尘漏过。

(2)净气室净气室模块包括花板，清灰系统及检修门。净气室模块设计为工厂预装件，以确保安装精确匹配及无泄漏焊接。

(3)含尘气室含尘气室为除尘器下部壳体模块，模块内含滤件，范围从灰斗顶部直至花板。含尘气室模块配加强筋以保证在设计压力下工作，此为工厂预装件，以确保安装精确匹配及无泄漏焊接。

(4)滤袋顶装式弹簧胀圈口滤袋，采用顶装式弹簧胀圈口形式，能充分保证滤袋与花板之间的密封性，同时采用这种结构，使安装与拆卸滤袋更为方便，无需特殊的工具，采用特殊的高分子覆膜滤袋，在正常操作条件下，提供稳定而长时间的使用寿命。



化工厂除尘器性能特点

1、采用分室分离线清灰，效率高，粉尘的二次吸附少，同时有效的降低了设备能耗，滤袋与脉冲阀的疲劳程度也相应降低，成倍地提高了滤袋和阀片的寿命，大量减少了设备运行维护的费用。

2、设计新颖，采用了进气结构，较粗的高温颗粒直接落入灰斗，有效的保护了滤袋。

3、采用长除尘器布袋，在同等处理能力时设备占地面积少，更便于老厂改造。

4、检修换袋可在不停系统风机，系统正常运行的条件下分室进行。

5、滤袋袋口采用弹簧涨紧结构，拆装方便，具有良好的密封性。

6、箱体经过气密性设计，并以煤油检漏，大程度上减少漏风。

7、整台设备由 PLC 机控制，实现自动清灰、卸灰、自动温度控制及超温报幕。
